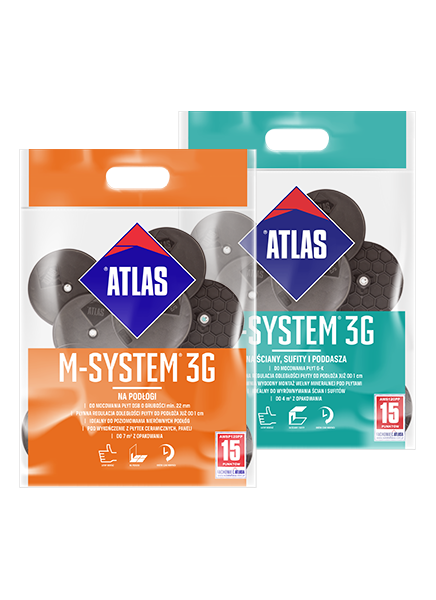

ATLAS M-System 3G Anker zur Befestigung von Platten an Wänden, Decken, Dachschrägen und Böden
€28,99
inkl. MwSt.
Verfügbar!
BESTER PREIS
Wir stehen hinter all unseren Produkten und bieten 1 Jahr Garantie.
This is a demonstration store. You can't purchase this product.
- System zur schnellen Befestigung von Gipskarton- und OSB-Platten
- stufenlose Einstellung des Abstandes ab 1 cm und des Neigungswinkels der Verkleidung
- ermöglicht den einfachen Ausgleich von Krümmungen und Unebenheiten von Untergründen
- für die Montage von mehrschichtigen Flachdecken mit großem Abstandsbereich
- zur Montage von Hohlböden auf Schwellen, Sohlbalken und Deckenbalken
- empfohlen für den Ausbau von Schächten, Dachböden, usw.
- ermöglicht die gleichzeitige Verlegung von Wärmedämmung, Schalldämmung und Dampfsperre
Produktbeschreibung
Die Kunststoffverbinder ATLAS M-System 3G können eingesetzt werden:
- an Wänden,
- an Decken,
- in Dachgeschossen,
- auf Fußböden (mit einer Belastung von max. 4 kN/m2).
Die Tellerdübel ATLAS M-System 3G sind für den Innenbereich bestimmt und dienen zur Befestigung von: - Wand und Deckenverkleidungen aus Gipskartonplatten – gemäß der Norm PN-EN 520-A1:2012, mit einer Dicke von 12,5-25,0 mm (nur bei Anwendungen im Innenbereich),
- Wand- und Deckenverkleidungen aus Zementfaserplatten der Kategorie A, B, C oder D gemäß der Norm PN-EN 12467:2013, mit einer Dicke von 8,0-25,0 mm,
- Wand- und Deckenverkleidungen aus Holzwerkstoffplatten – gemäß der Norm PN-EN 13986- A1:2015, mit einer Dicke von 12,0-25,0 mm,
- Bodenplatten aus Holzwerkstoff – gemäß der Norm PN-EN 13986-A1:2015, mit einer Dicke von 22,0-25,0 mm.
Das System ist sowohl für Neubauten als auch für Renovierungsarbeiten geeignet besonders beim Ausbau von Dachböden und –geschossen für die Nutzung sowie beim Umbau von Räumen für andere Zwecke.
Es ist eine perfekte Lösung für die Verkleidung von Lüftungs- und Installationskanälen, abgehängten Decken unterschiedlicher Höhe und Neigungswinkeln usw.
- an Wänden,
- an Decken,
- in Dachgeschossen,
- auf Fußböden (mit einer Belastung von max. 4 kN/m2).
Die Tellerdübel ATLAS M-System 3G sind für den Innenbereich bestimmt und dienen zur Befestigung von: - Wand und Deckenverkleidungen aus Gipskartonplatten – gemäß der Norm PN-EN 520-A1:2012, mit einer Dicke von 12,5-25,0 mm (nur bei Anwendungen im Innenbereich),
- Wand- und Deckenverkleidungen aus Zementfaserplatten der Kategorie A, B, C oder D gemäß der Norm PN-EN 12467:2013, mit einer Dicke von 8,0-25,0 mm,
- Wand- und Deckenverkleidungen aus Holzwerkstoffplatten – gemäß der Norm PN-EN 13986- A1:2015, mit einer Dicke von 12,0-25,0 mm,
- Bodenplatten aus Holzwerkstoff – gemäß der Norm PN-EN 13986-A1:2015, mit einer Dicke von 22,0-25,0 mm.
Das System ist sowohl für Neubauten als auch für Renovierungsarbeiten geeignet besonders beim Ausbau von Dachböden und –geschossen für die Nutzung sowie beim Umbau von Räumen für andere Zwecke.
Es ist eine perfekte Lösung für die Verkleidung von Lüftungs- und Installationskanälen, abgehängten Decken unterschiedlicher Höhe und Neigungswinkeln usw.
Eigenschaften
- Leicht montierbar- dank der Punktbefestigungen können die Arbeiten (Montage der Telleranker und Verkleidungsplatten) von einer Person durchgeführt werden.
- Sehr schneller Arbeitsfortschritt - die Montage einer Platte in voller Größe beschränkt sich auf zwei Schritte: das Herstellen von etwa einem Dutzend Löchern, in denen die Verbindungselemente befestigt werden, und das Festschrauben der Platte mit Stahlschrauben.
- Stufenlose Einstellung des Abstandes zwischen Platte und Untergrund sowie des Neigungswinkels der Dachbespannung (±27°) - der Abstand zwischen Platte und Untergrund kann unabhängig von der Geometrie der Wände oder des Putzes im Bereich von 14 - 200 mm, nach dem Einsatz von Verlängerungselementen im Falle von Decken sogar bis über 500 mm frei eingestellt werden. Ermöglicht die Montage von Verkleidungen in einem Winkel max. ±27°.
- Der Untergrund (sowohl mineralisch als auch aus Holz) für die Befestigung des Systems ATLAS M 3G sollte stabil und tragfähig sein. Es sind keine Vorarbeiten erforderlich glätten, entfernen von gerissenem Putz, grundieren, usw. - Das System ermöglicht die präzise Verlegung von Platten auf sehr unebenem oder rissigem Putz, an Stellen mit Wandvorsprüngen usw.
- Die Tragfähigkeit eines einzelnen Ankerbolzens 3GL M8/F6,5 mit Hülse unter axialem Zug in einem Betonuntergrund der Klasse C20/25 mit einer effektiven Verankerungslänge von 32 mm beträgt mindestens 1 kN (ca. 100 kg). Die Tragfähigkeit der Verbindung zwischen dem Dämmstoffhalter mit dem Befestigungselement 3GL M8/F6,5 und einer 12,5 mm dicken Gipskartonplatte unter axialer Zuglast des Dämmstoffhalters vom Bolzen beträgt mindestens 0,5 kN (ca. 50 kg).
- Möglichkeit der Korrektur der Wandgeometrie bei Innen- und Außenecken mit einem anderen Winkel als 90° - die Verbindungselemente können als zusätzliches Element bei der Verklebung von Gipskartonplatten auf Untergründen mit sehr großen Unregelmäßigkeiten (>20 mm) verwendet werden. Sie können in diesem Fall an besonders unebenen Stellen angebracht werden, ohne sog. Unterklebungen.
- Möglichkeit der kollisionsfreien Verlegung von Elektro-, Wasser- und Abwasserinstallationen sowie Lüftungskanälen unter der Plattenverkleidung – bei vorhandener Verrohrung oder Verkabelung ist eine schnelle Montage der Platten unter Beibehaltung der erforderlichen Stabilität der Befestigung möglich.
- Das ATLAS M-System 3G kann kombiniert werden:
- - mit traditionellen Technologien, wie gegipsten Decken,
- - mit Elementen von Decken mit zwei oder mehr Ebenen, die mit Ankern vom Typ 120 PP, 120 ZN oder 120 N montiert werden,
- - mit an Rahmensystemen montierten Platten.
- Kompensation von Spannungen - dank Punktbefestigung der einzelnen Platten. Die Platten bilden nach dem Verspachteln ein steifes Flächentragwerk, sodass keine weiteren Spannungen zwischen ihnen auftreten und keine Risse an den Verbindungsstellenentstehen können. Das Tragwerk ist durch Dehnfugen von anschließenden Wänden und der Decke getrennt und kann so frei arbeiten.
- Schnelle Montage der Gipskartonplatten - teilweise abgehängte Decken, Wandverkleidungen etc. können schnell an den betreffenden Wand- und Deckenbereichen im Anschluss an bereits verputzte Flächen angebracht werden, um die Raumgestaltung zu vervollständigen.
- Schnelle Verlegung von Fußböden auf bestehenden Böden ohne Abrissarbeiten und ohne nasse Arbeitsschritte und Arbeitsunterbrechungen. Keine zusätzliche Belastung der Deckenkonstruktion.
- Möglichkeit der Reduzierung des Abstands zwischen der Verkleidung und dem Untergrund auf 1 cm - für minimalen Raumverlust.
- Bequem und sicher zu transportieren und zu lagern, Reduzierung des Transports von Materialien in der Vertikalen - die kleinen Systemelemente können mit Pkw transportiert werden, was im Falle von Rahmenlösungen nicht möglich ist. Die Elemente nehmen kaum Platz in Anspruch und können auf kleinem Raum draußen oder im Auto aufbewahrt werden.
